一文讀懂UL黃卡
UL是美國保險商試驗室（Underwriter Laboratories Inc.）的簡寫，所謂UL黃卡，就是在接受UL認可時，在UL注冊的材料或部件的數據單。這些數據匯集而成的小冊子稱為黃皮書。為了方便記錄所測試的數據，UL以特定的文字，數據等在黃卡體現出來。UL是美國最具權威的，也是世界上從事安全試驗和鑒定的較大的第三方檢測機構，是一個獨立的、非營利的、為公共安全做試驗的專業機構。?
UL黃卡建立起源
在19世紀90年代，一種未經測試的新型連接器在美國各大城市造成迅速蔓延的火災，多數火災是由短路或類似原因導致的。為了避免此類悲劇，WilliamH. Merril 在1894年正式建立了火險電氣局（UnderwritersElectrical Bureau）。后來該組織改名為“國家火險商會電氣局（ElectricalBureau of the National Board of Fire Underwriters）”.這便是UL的前身。UL實驗室從兩個員工和不足 350美金起家. 第一份測試報告發行于1894年3月24日。
1901 該局改制為公司 “UnderwritersLaboratories Inc.” (UL). 公司的成立使得UL的測試領域不限于電氣工程。到現在超過100年的歷史，使得UL成為世界領先的獨立、第三方測試認證機構。UL在美國本土有五個實驗室，總部設在芝加哥北部的Northbrook鎮，同時在臺灣, 蘇州，廣州和香港分別設立了相應的實驗室。UL目前認證已進入了所有的全球重要市場。
UL黃卡參數含義

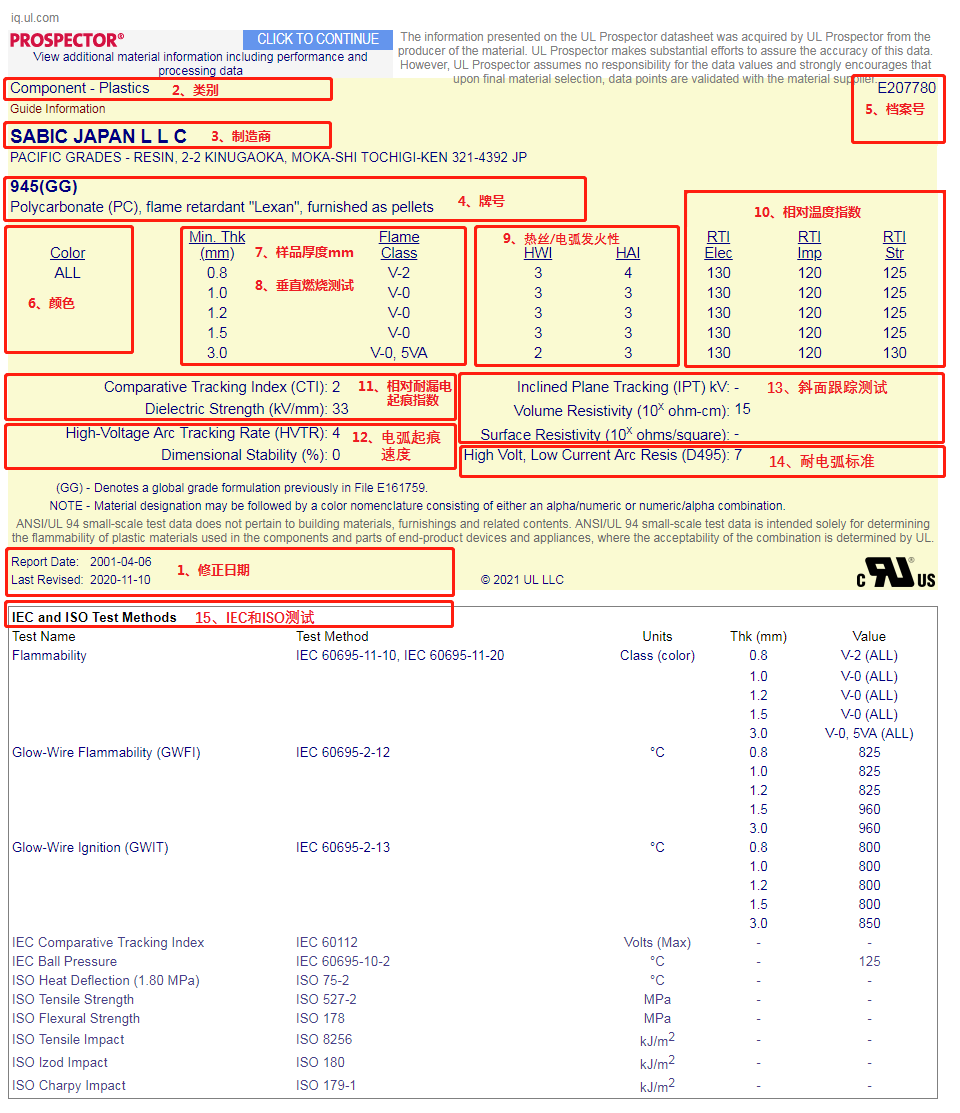

如何讀懂UL黃卡（SABIC PC-945黃卡）
UL黃卡物理特性：
1、測試產品厚薄度：單位是毫米mm，最大厚度12.7mm；
2、防火等級：從低到高依次為HB < V-2 < V-1 < V-0 < 5VB < 5VA；
3、相對溫度指數(RTI)：是指該材料的長期熱老化溫度，并不是指熱變形溫度；
4、熱絲引燃(HWI)：是指灼熱絲測試與熱絲引燃測試，級別數字越大該材料越易燃燒；
UL黃卡電氣性能：
1、高電弧燃燒指數(HAI)：級別數字越小，材料越難燃燒（ 1級為1-2分鐘， 4 級為7-15秒鐘）；
2、高電壓電弧起痕指數(HVTR)：是指該材料單位時間的電弧徑跡行進距離，數字等級越小則速度越慢；
3、耐電弧阻抗(D495)：由 ASTM設立的一種耐電弧性規格；
4、相比耐漏電起痕指數(CTI)：這是材料絕緣性能的一項非常重要的參數?？闺娀桔E性的一種指標。每個耐電壓值均分為 0～5級，數字越小抗電弧徑跡性越高；
UL黃卡后綴的含義：
#表示最小密度是0.84g/cc；
$表示最小密度是0.73g/cc；
%表示最小密度是1.006g/cc；
&表示最小密度是0.75g/cc；
(d)表示最大厚度3.0mm時符合 V-2等級標準；
(d1)表示最小密度是0.89g/cc；
(d2)表示最小密度是0.93g/cc；
(d3)表示最小密度是1.0g/cc；
(f1)表示適合戶外紫外線照射使用，在UL 746C標準下經過水浸泡和接觸使用；
(f2)表示適合戶外紫外線照射使用，或者在UL 746C標準下經過水浸泡和接觸使用；
(h5)可添加再生材料達50%；
(h6)可添加再生材料達50%，易燃，只有黑色有 HWI和CTI數值；
(h7)可添加再生材料達50%，易燃，只有黑色；
(h8)可添加再生材料達50%，易燃，只有黑色可以達到 5VB；
(L)表示一二位代碼表示不同原料；
(x) 由兩位數字10至 20代表玻璃纖維的百分含量；
(z)表示材料名稱和顏色代碼可能由最多三個字母確認；+表示該材料有六位數的顏色代碼。
UL黃卡注釋記號（f1）（f2 ）是關于耐候性的補充事項說明：
（f1）（f2 ）是UL卡中的注釋記號，表示適合室外使用并且符合UL746C 規格的耐久性（紫外線暴露、耐水、浸漬）。“ f1”表示適合“紫外線暴露試驗”和“水暴露試驗和浸漬試驗”，而“ f2 ”則表示只是適合其中一種試驗。
