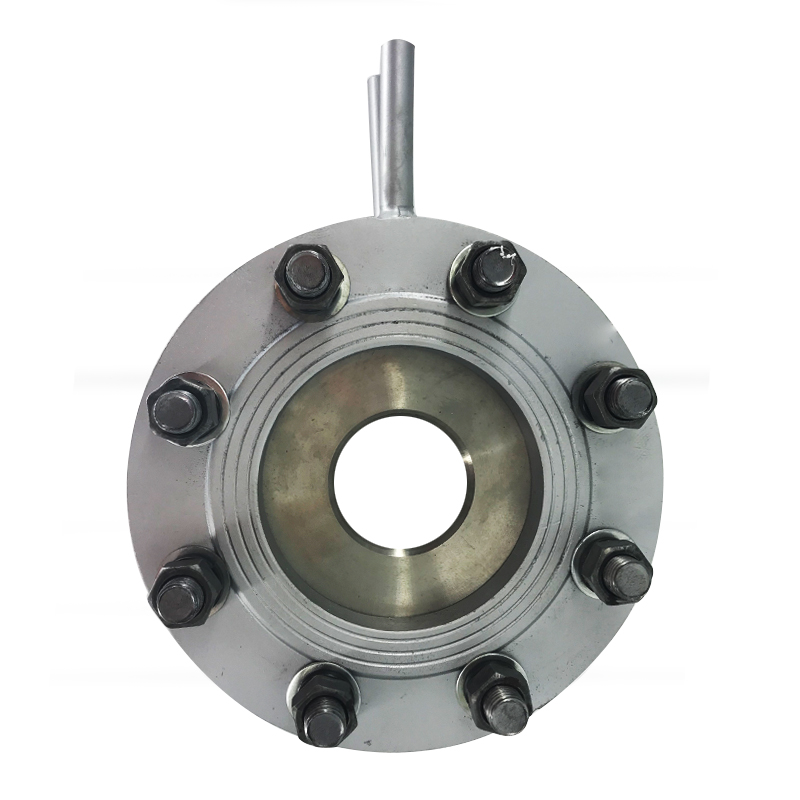

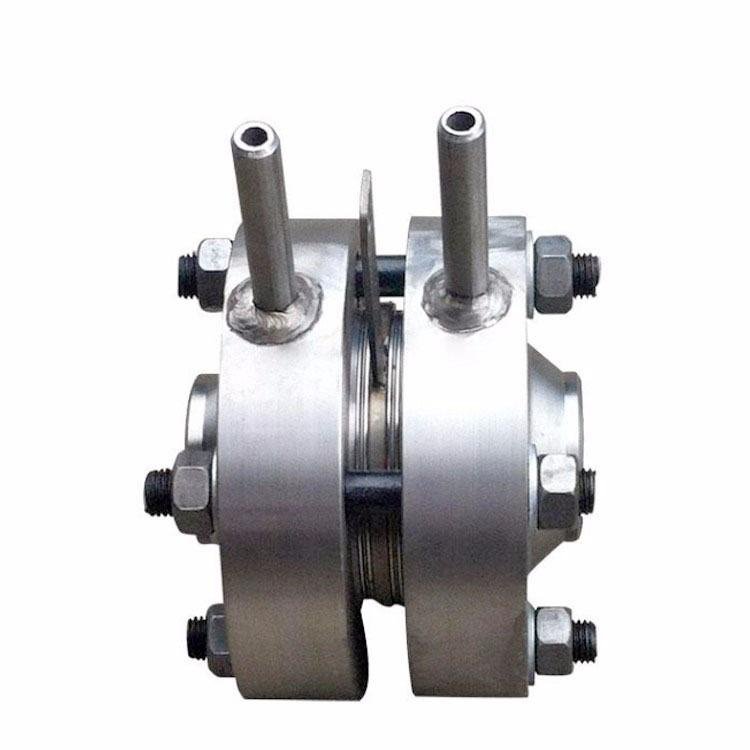

孔板流量計
產品概述
/ product introduction產品簡介
/ product introduction
限流（降壓）孔板作為節流元件用來限定流量和降低壓力。當孔板前后存在一定壓差時，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大，但當壓差超過某一數值（稱為臨界壓差）時，流體通過孔板縮孔處的流速達到音速，這時，無論壓差如何增加，流經孔板的流量將維持在一定數值而不再增加。限流孔板就是根據這一原理來限定流量和降低壓力的。

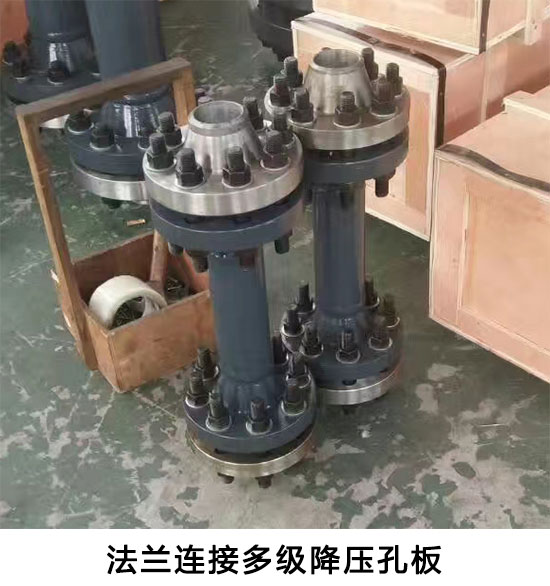

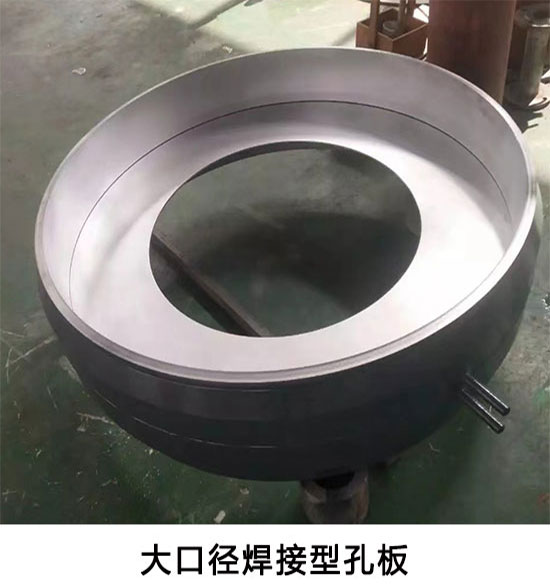

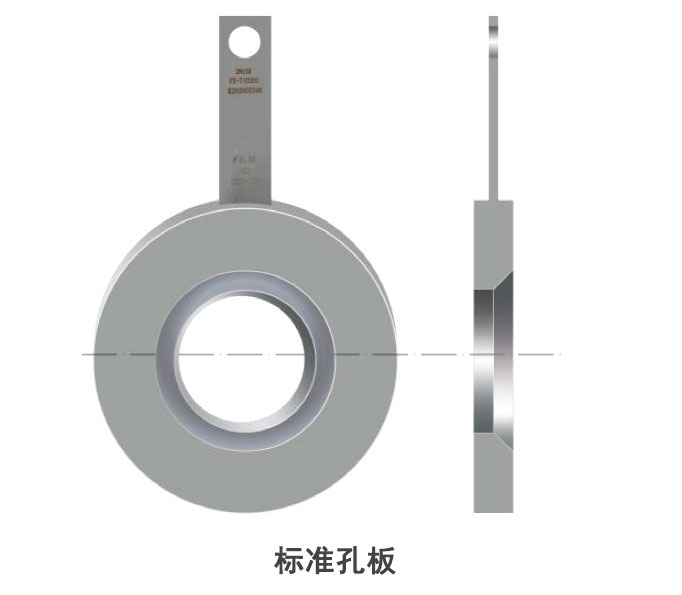

限流（降壓）孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單板和多板。
按照取壓方式的不同分為以下三種：

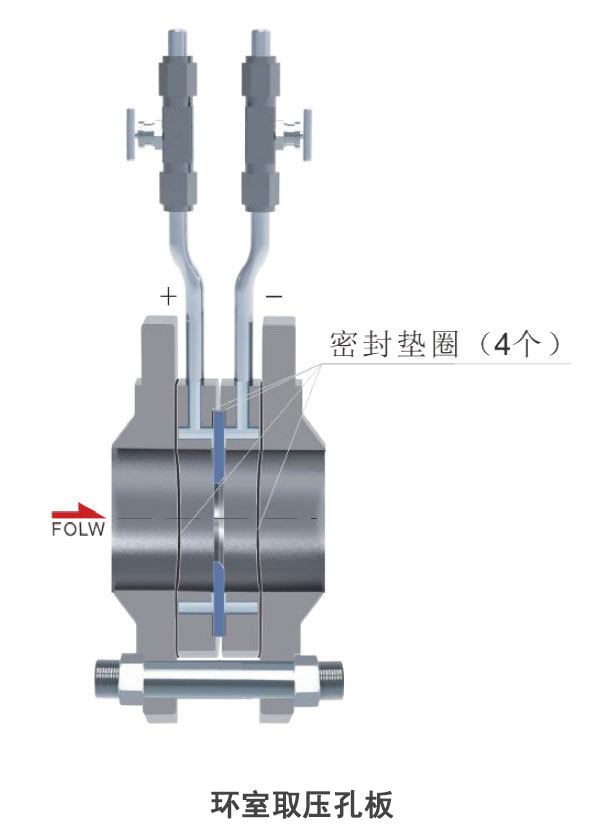

1、角接環室取壓——HSLG系列
產品特點
/ product characteristic▲孔板計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。

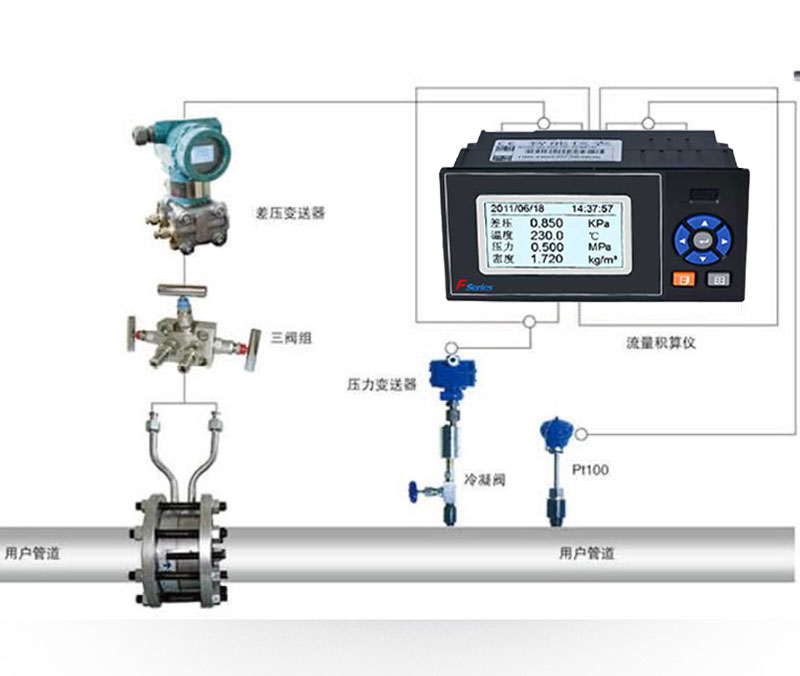

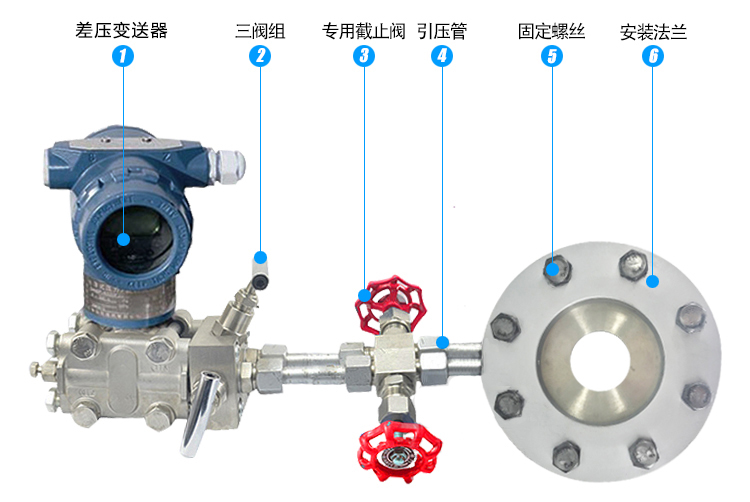

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
技術參數
/ technical parameters
型號
HSLG-H型孔板
HSLG-P型孔板
HSLG-C型孔板
公稱通徑
≥DN200mm
公稱壓力
PN0.6 1.0 1.6 2.5 4.0MPa
材質
法蘭管道材質采用合金鋼，節流件材質為不銹鋼
法蘭管道材質采用不銹鋼，節流件材質為不銹鋼
法蘭管道材質采用碳鋼，節流件材質為不銹鋼

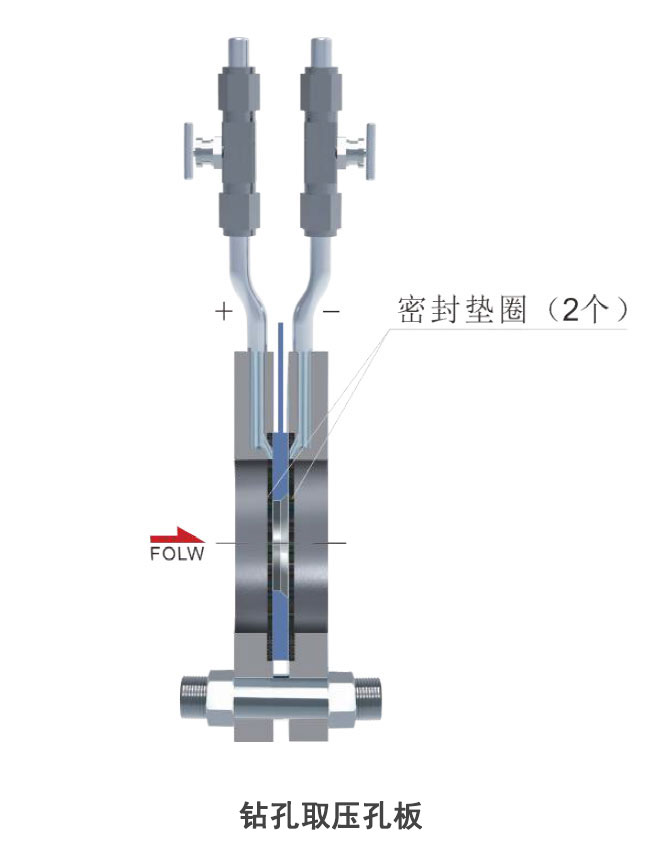

型號
HSZK-H型孔板
HSZK-P型孔板
HSZK-C型孔板
公稱通徑
DN25~600mm
公稱壓力
PN2.5 4.0 6.3 10 15 25MPa
材質
法蘭管道材質采用合金鋼，節流件材質為不銹鋼
法蘭管道材質采用不銹鋼，節流件材質為不銹鋼
法蘭管道材質采用碳鋼，節流件材質為不銹鋼

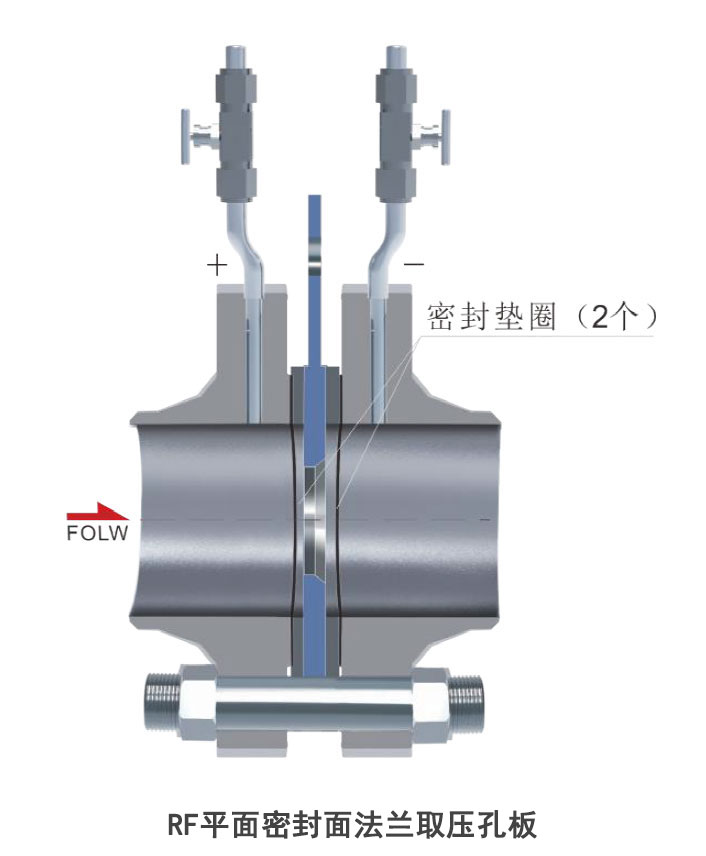

型號
HSFK-H型孔板
HSFK-P型孔板
HSFK-C型孔板
公稱通徑
≥DN200mm
公稱壓力
PN0.6 1.0 1.6 2.5 4.0MPa
材質
法蘭管道材質采用合金鋼，節流件材質為不銹鋼
法蘭管道材質采用不銹鋼，節流件材質為不銹鋼
法蘭管道材質采用碳鋼，節流件材質為不銹鋼
產品選型
/ product selection
|
型號 |
||||
|
HSLG-H |
角接環室取壓合金鋼材質孔板 |
|||
|
HSLG-P |
角接環室取壓不銹鋼材質孔板 |
|||
|
HSLG-C |
角接環室取壓碳鋼材質孔板 |
|||
|
HSZK-H |
角接鉆孔取壓合金鋼材質孔板 |
|||
|
HSZK-P |
角接鉆孔取壓不銹鋼材質孔板 |
|||
|
HSZK-C |
角接鉆孔取壓碳鋼材質孔板 |
|||
|
HSFK-H |
法蘭取壓合金鋼材質孔板 |
|||
|
HSFK-P |
法蘭取壓不銹鋼材質孔板 |
|||
|
HSFK-C |
法蘭取壓碳鋼材質孔板 |
|||
|
|
代號 |
口徑mm |
備注：法蘭管道材質為合金鋼、不銹鋼和碳鋼，節流件材質均為不銹鋼
DN≥200僅為角接鉆孔取壓孔板 |
|
|
DN |
25-600 |
|||
|
DN |
≥200 |
|||
|
|
||||
|
|
代號 |
壓力等級 |
|
|
|
P1 |
0.6-2.5Mpa |
|||
|
P2 |
1.0-4.0Mpa |
|||
|
P3 |
1.6-6.3Mpa |
|||
|
P4 |
2.5-10Mpa |
|||
|
P5 |
4.0-15Mpa |
|||
|
P6 |
25Mpa |
|||
|
|
||||
|
HSFK-H：法蘭取壓合金鋼材質孔板 |
DN300：口徑300 |
P3: 介壓力最大為6.3MPa |
HSFK-HDN300P3 |
|
