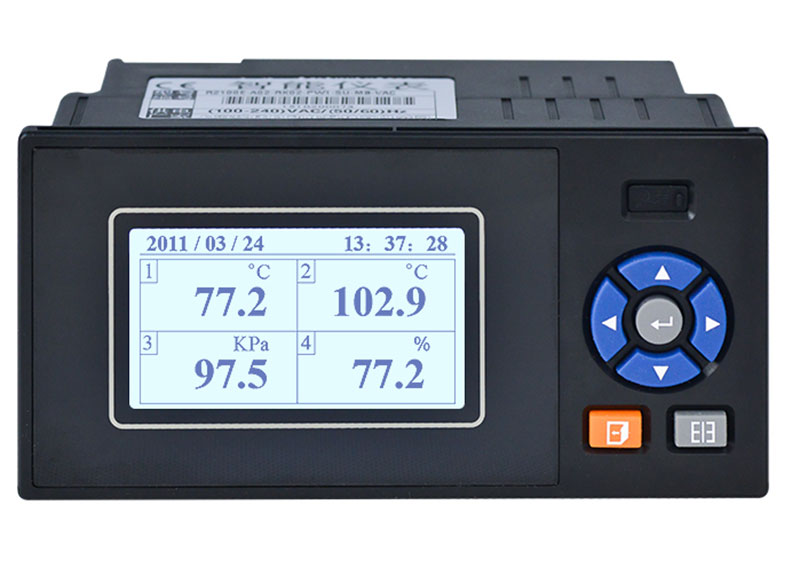

HSR2100E無紙記錄儀

發布時間：2022-05-22

產品概述

/ product introduction

HSR2100E經濟型藍屏無紙記錄儀，儀表顯示信息量大、兼容性卓越、操作簡單、界面友好，可同時實現4路信號采集、記錄、顯示和2路報警

產品特點技術參數 產品選型

訂購熱線：18915190866

產品簡介

/ product introduction

? ? ? ??HSR2100E經濟型藍屏無紙記錄儀，采用高性能的ARM Cortex-M332位的RISC內核，配合256M大容量的FLASH閃存芯片存貯歷史數據，輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、兼容性卓越、操作簡單、界面友好，可同時實現4路信號采集、記錄、顯示和2路報警。還可以實現儀表現場總線的通訊、控制功能，配備小型系統管理軟件，支持多臺儀表的組網實現多臺設備監控管理。
無紙記錄儀

產品特點

/ product characteristic

●支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；

●支持標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；
●支持現場總線CAN傳輸，可實現總線通訊及總線控制功能；

●配備USB接口，兼容 1.1 、2.0 優盤，兼容非品牌U盤；兼容2G、4G、6G、8G、16G U盤；歷史數據轉存快捷方便；

●標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；

●采用高效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；

●儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；

●多種附加功能可選：歷史曲線、累積報表、變送輸出等，注：開通附加功能需定制；

●采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和2路報警；

●采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

●物理全隔離輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；

●顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；

●剪貼板的復制和粘貼功能方便用戶的參數設置；

●2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警。

技術參數

/ technical parameters

屏???幕	128*64點陣單色液晶顯示器（LCD）
精???度	實時顯示：±0.2%F.S.
通道數目	最大支持4路萬能模擬量輸入
電壓輸入	0-5V、1-5V、0-20mV、0-100mV
電流輸入	0-10mA、4-20mA、0-20mA
電阻輸入	Res（0-400Ω）
熱電阻	PT100、Cu50、G53、Cu100、BA1、BA2
熱電偶	S、B、K、T、R、E、N、J、F1、F2、WRe3-25、WRe5-26
配電輸出	支持1路給變送器集中配電+24VDC，配電<60mA
變送輸出	最多支持2路4-20mA標準電流變送輸出，負載能力500Ω
報警輸出	最多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC
通訊接口	提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議
掉電保護	所有數據保存FLASH存儲器中，無需后備電池，確保歷史數據與組態參數不會因掉電丟失
供電電源	220VAC/50HZ交流電源供電；支持DC24V，DC12V直流電源供電
記錄保存	循環記錄、存儲年限10年以上

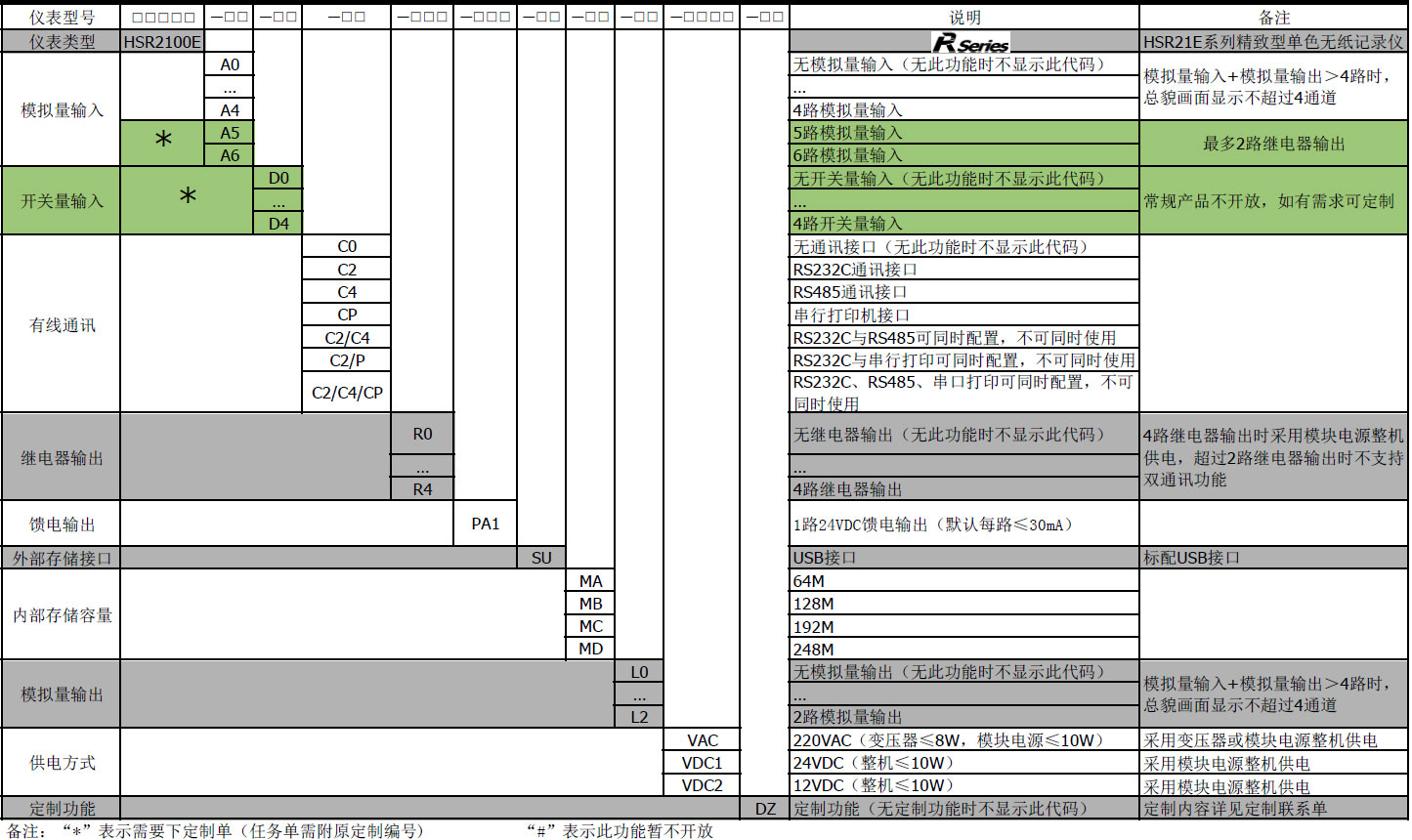

產品選型

/ product selection 無紙記錄儀
