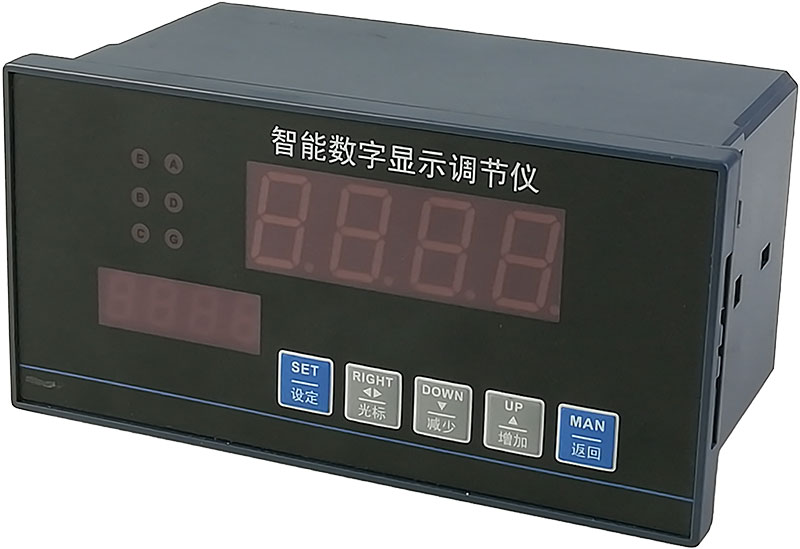

HSX1000數字顯示調節儀
產品概述
/ product introduction
HSX1000數字顯示調節儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表功能更為全面，應用更為廣泛。
產品簡介
/ product introduction
????????HSX1000數字顯示調節儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表功能更為全面，應用更為廣泛。
產品特點
/ product characteristic ◆儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
◆采用了優化設計，工藝顯著改善，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。
◆最多可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。
◆可選加兩路D/A 輸出口，可以對過程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。
◆任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自已設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
◆線性輸入或Pt100X儀表可自定義零點和滿度。
◆采用了優化設計，工藝顯著改善，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。
◆最多可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。
◆可選加兩路D/A 輸出口，可以對過程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。
◆任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自已設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
◆線性輸入或Pt100X儀表可自定義零點和滿度。
技術參數
/ technical parameters
●顯示方式：雙排四位LED顯示測量值
●顯示范圍：-1999~9999
●測量精度：±0.5%FS±1d 或±0.2%FS±1d
●輸入信號：
? ?熱電偶：K、E、S、B、J、T、R、N，冷端溫度自動補償
? ?熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G，各引線電阻均應小于10Ω
? ?直流電壓：0~20mV、0~75mV、0~100mV、0~5V、1~5V
? ?直流電流：0~10mA、4~20mA
? ?線性電阻：0~400Ω（遠傳壓力表）
●報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等
●變送輸出精度：±0.3%FS，負載能力:500Ω
●繼電器接點容量：AC240V/3A@DC24V/3A（無感負載）
●儀表工作電壓：220V±10V，功耗≤5W
●儀表開孔尺寸：152*76mm
●儀表外形尺寸：160*80*90mm
●儀表凈重重量：<1kg
●工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合
●顯示范圍：-1999~9999
●測量精度：±0.5%FS±1d 或±0.2%FS±1d
●輸入信號：
? ?熱電偶：K、E、S、B、J、T、R、N，冷端溫度自動補償
? ?熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G，各引線電阻均應小于10Ω
? ?直流電壓：0~20mV、0~75mV、0~100mV、0~5V、1~5V
? ?直流電流：0~10mA、4~20mA
? ?線性電阻：0~400Ω（遠傳壓力表）
●報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等
●變送輸出精度：±0.3%FS，負載能力:500Ω
●繼電器接點容量：AC240V/3A@DC24V/3A（無感負載）
●儀表工作電壓：220V±10V，功耗≤5W
●儀表開孔尺寸：152*76mm
●儀表外形尺寸：160*80*90mm
●儀表凈重重量：<1kg
●工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合

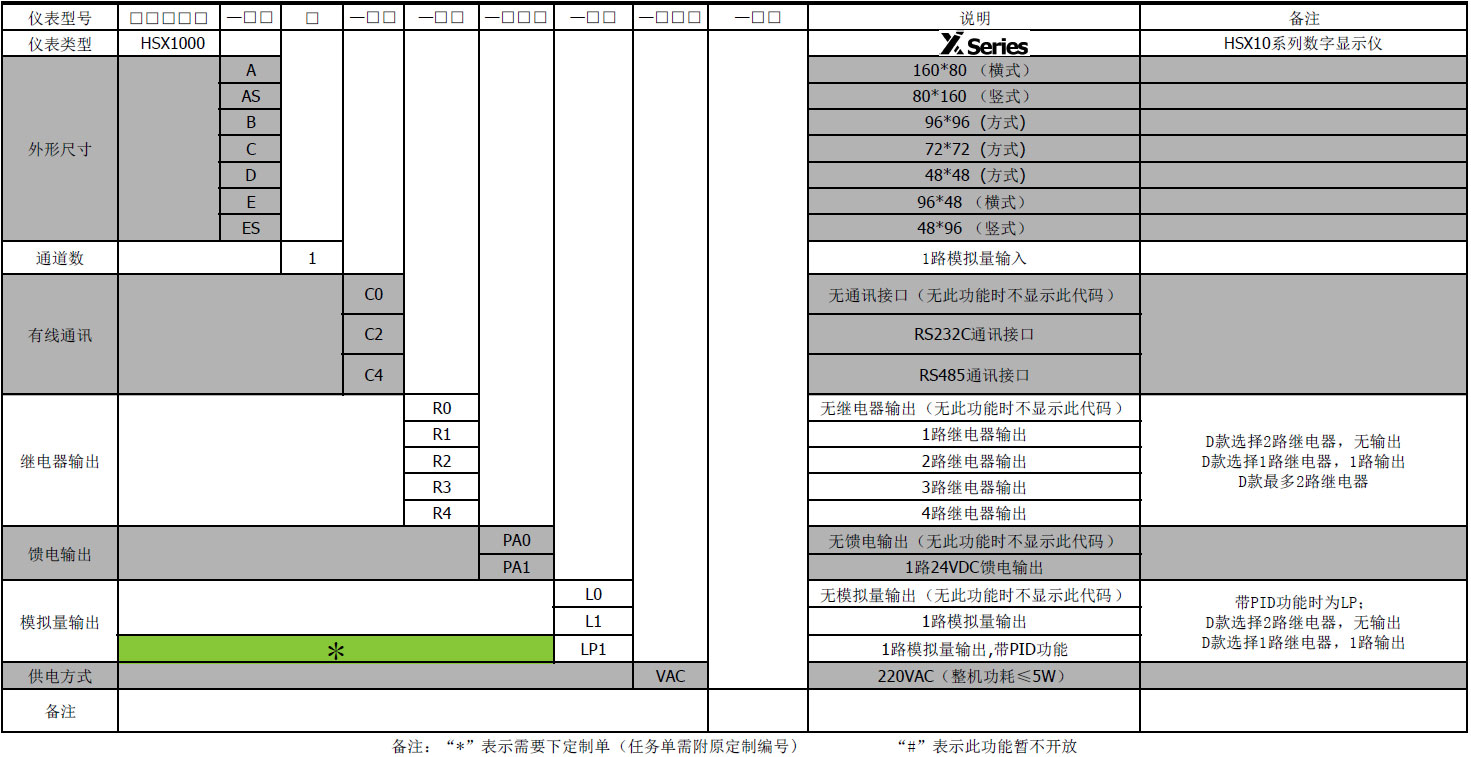

產品選型
/ product selection
