F3200H能源管理儀
產品簡介
/ product introduction
? ? ? ??F3200H能源管理儀采用32位ARM微處理器，適用于飽和蒸汽、過熱蒸汽等介質的質量流量、熱量計算，是集計量管理、預收費管理、貿易結算、數據遠程于一體的多功能表，廣泛用于供熱行業的貿易計量與結算。
產品特點
/ product characteristic ◆配備USB功能，支持導出年、月、日流量報表；
◆可記錄掉電次數、掉電總時間以及最后掉電時間；
◆可實現余額為零時自動關閉閥門停止服務；
◆支持實現遠程充值或非接觸IC卡充值；
◆供需方兩級密碼，不同權限解決供需管理問題；
◆依據IF97公式計算過熱蒸汽飽和蒸汽的密度、熱焓等；
◆支持溫度、壓力雙補償，可自動識別過熱蒸汽、飽和蒸氣；
◆保障補償端傳感器異常狀態下的正常貿易結算；
◆可實現對高流量、低流量啟用協議計量算法計量；
◆可以實現對峰、谷、平時段計量；
◆設置日定額、月定額量以及差額歸屬，實現日、月用量管理。
◆可記錄掉電次數、掉電總時間以及最后掉電時間；
◆可實現余額為零時自動關閉閥門停止服務；
◆支持實現遠程充值或非接觸IC卡充值；
◆供需方兩級密碼，不同權限解決供需管理問題；
◆依據IF97公式計算過熱蒸汽飽和蒸汽的密度、熱焓等；
◆支持溫度、壓力雙補償，可自動識別過熱蒸汽、飽和蒸氣；
◆保障補償端傳感器異常狀態下的正常貿易結算；
◆可實現對高流量、低流量啟用協議計量算法計量；
◆可以實現對峰、谷、平時段計量；
◆設置日定額、月定額量以及差額歸屬，實現日、月用量管理。
技術參數
/ technical parameters
◆儀表屏幕：128*64點陣灰白屏液晶顯示器（LCD）
◆流量通道：模擬量信號：4-20mA、0-10mA等信號
◆頻率信號：Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥4V）
◆溫度通道：0-10mA、4-20mA、Pt100等信號
◆壓力通道：0-10mA、4-20mA等信號
◆配電輸出：提供1組12VDC，及2組24VDC傳感器電源，輸出電流單路最大30mA
◆變送輸出：支持1路標準電流4-20mA變送輸出，負載能力500Ω（最大）
◆繼電器輸出：支持2路繼電器輸出，觸點容量3A@250VAC/3A@30VDC
◆通訊接口：支持Modbus RTU協議，波特率（1200、2400、4800、9600）
◆打印接口：RS232C直接連接微型打印機，波特率1200
◆交流供電電源：220VAC/50HZ交流電源供電
◆直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
◆流量通道：模擬量信號：4-20mA、0-10mA等信號
◆頻率信號：Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥4V）
◆溫度通道：0-10mA、4-20mA、Pt100等信號
◆壓力通道：0-10mA、4-20mA等信號
◆配電輸出：提供1組12VDC，及2組24VDC傳感器電源，輸出電流單路最大30mA
◆變送輸出：支持1路標準電流4-20mA變送輸出，負載能力500Ω（最大）
◆繼電器輸出：支持2路繼電器輸出，觸點容量3A@250VAC/3A@30VDC
◆通訊接口：支持Modbus RTU協議，波特率（1200、2400、4800、9600）
◆打印接口：RS232C直接連接微型打印機，波特率1200
◆交流供電電源：220VAC/50HZ交流電源供電
◆直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電

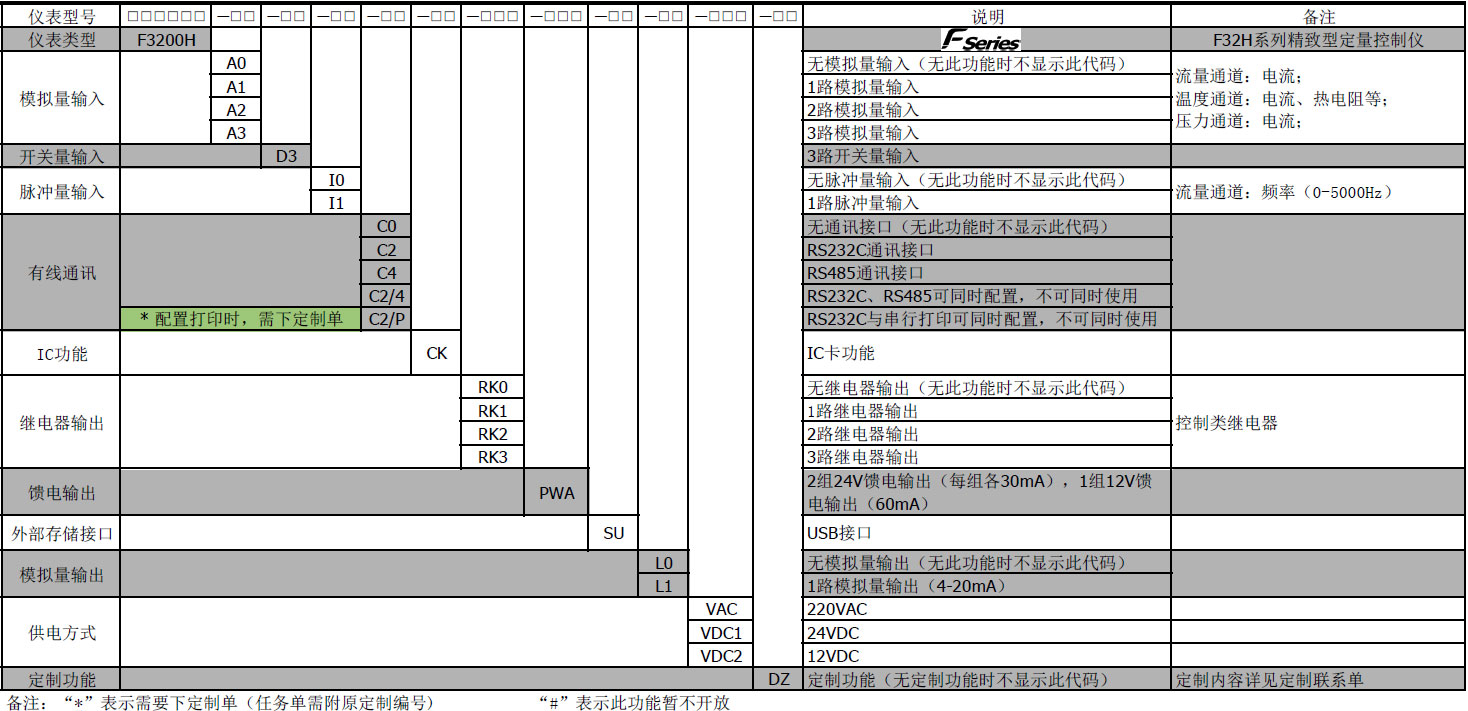

產品選型
/ product selection
