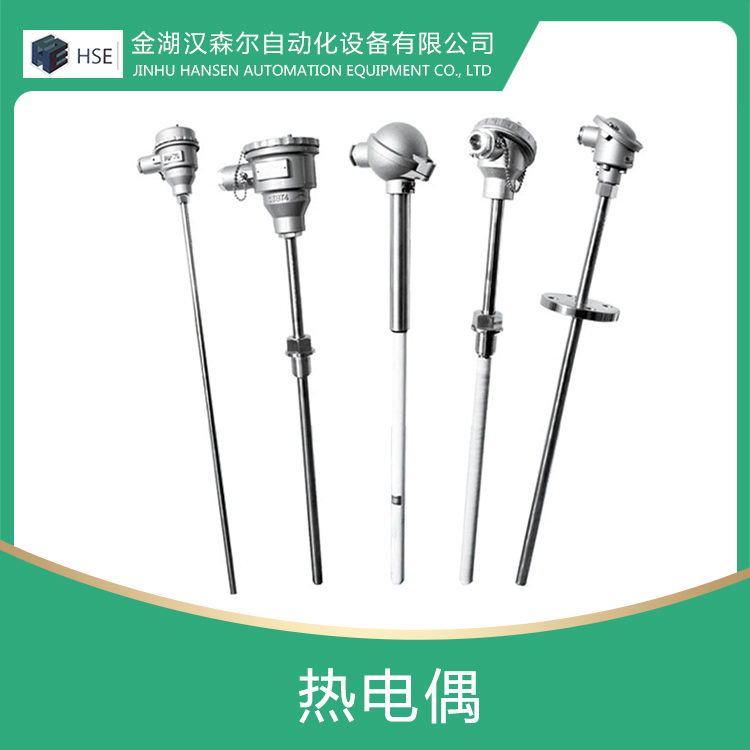

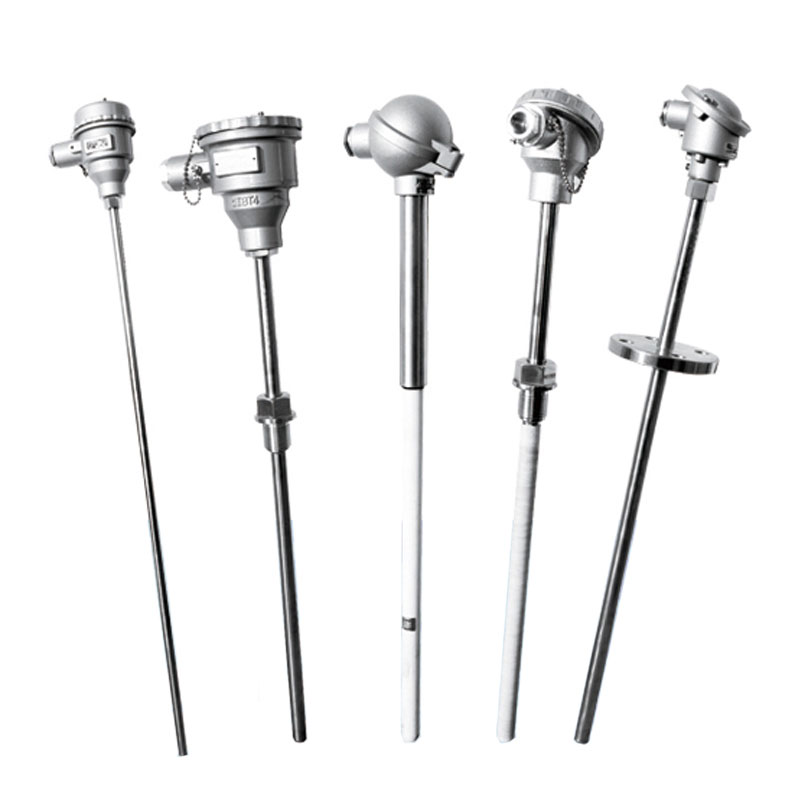

熱電偶
產品概述
/ product introduction
工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
產品簡介
/ product introduction? ? ? ?
? ? ? ???熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
? ? ? ?熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫度有關，和熱電極的長度、直徑無關。

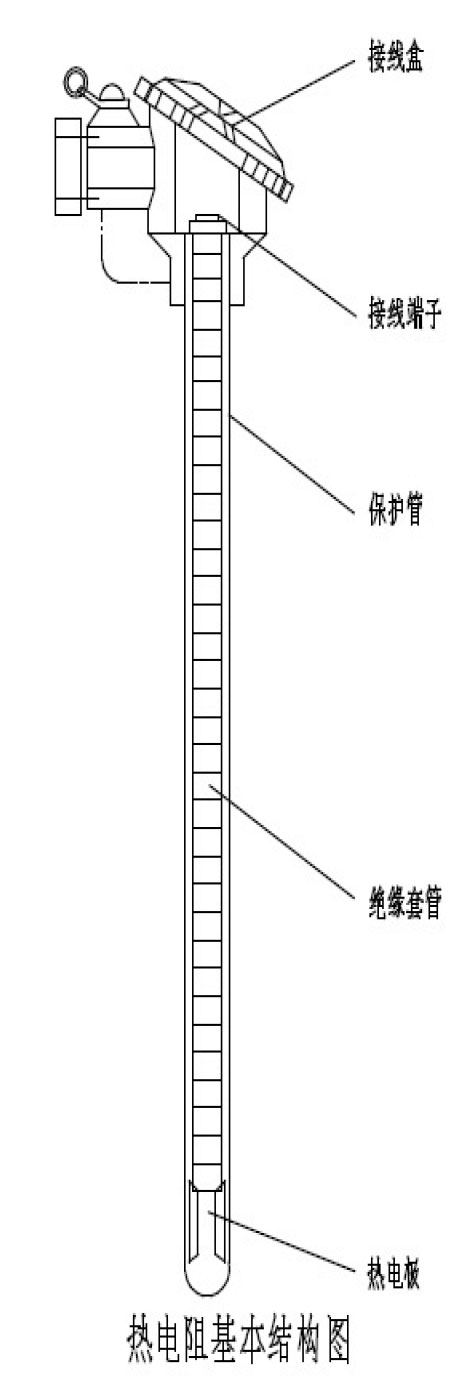

? ? ? ?裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
? ? ? ???熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
? ? ? ?熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫度有關，和熱電極的長度、直徑無關。
? ? ? ?裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
產品特點
/ product characteristic
●高鉻鑄鋼整體鉆孔，耐高溫耐沖擊耐磨；
●直徑任選滿足各種窯孔徑要求，快速反應功能，較強的穩定性；
●任意可供選擇的保護管長度；
●不需預熱即可使用；
●多種安裝方式（直插式、螺紋固定、活動法蘭、固定法蘭）；
●配數顯表頭可就地顯示；
●可內置變送器，輸出4-20mA，長距離傳送電流信號，減少由于導線傳輸引起的誤差；
●使用環境溫度范圍寬，工作穩定可；
●耐磨材料工藝：耐磨材料是在合金基材的金屬表面通過高壓電脈沖產生局部chao高溫把基材金屬工藝處理，不同于金屬涂層那樣讓一種金屬附在基材上，而是在基材金屬表面重新生成一種新合金，該金屬層和內部基材本質原是一個整體，因此耐磨性能大大提高；
●經過處理的鎢碳合金表面硬度達到洛氏HRC76（約為維氏1750，陶瓷等級）是普通不銹鋼硬度的10 倍；
●表面合金層與基材不銹鋼生成一個整體，因此熱膨脹系數和脆性相同，不會在高溫下開裂；
●耐高溫性能好，耐磨合金層耐溫可達1800，長期可在1200溫度下正常使用；
●由于是鎢碳化合物，耐氧化性能是316不銹鋼的兩倍；
●使用壽命長，在燃煤CFB鍋爐床溫上使用保質期12個月。
技術參數
/ technical parameters|
熱電偶類別 |
代號 |
分度號 |
測量范圍℃ |
允許誤差△t℃ |
|
鉑銠?30--鉑銠?6 |
WRR |
B |
0～1800 |
±1.5℃或±0.25﹪t |
|
鉑銠?10--鉑 |
WRP |
S |
0～1600 |
±1.5℃或±0.25﹪t |
|
鎳鉻--鎳硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75﹪t |
|
鎳鉻--銅鎳 |
WRE |
E |
0～800 |
±2.5℃或±0.75﹪t |
●絕緣電阻：＞100MΩ（常溫下）；
●試驗電壓：500VDC；
●電氣出口：M20×1.5 NPT1/2；
●連接尺寸：M27×2 NPT3/4；
●防護等級：IP65；
●精度等級：I級(±1.5℃或±0.4%∣t∣℃)；
●法蘭標準：美國標準 ASME/ANSIB116.5-88 德國標準 DIN26282638-1975。

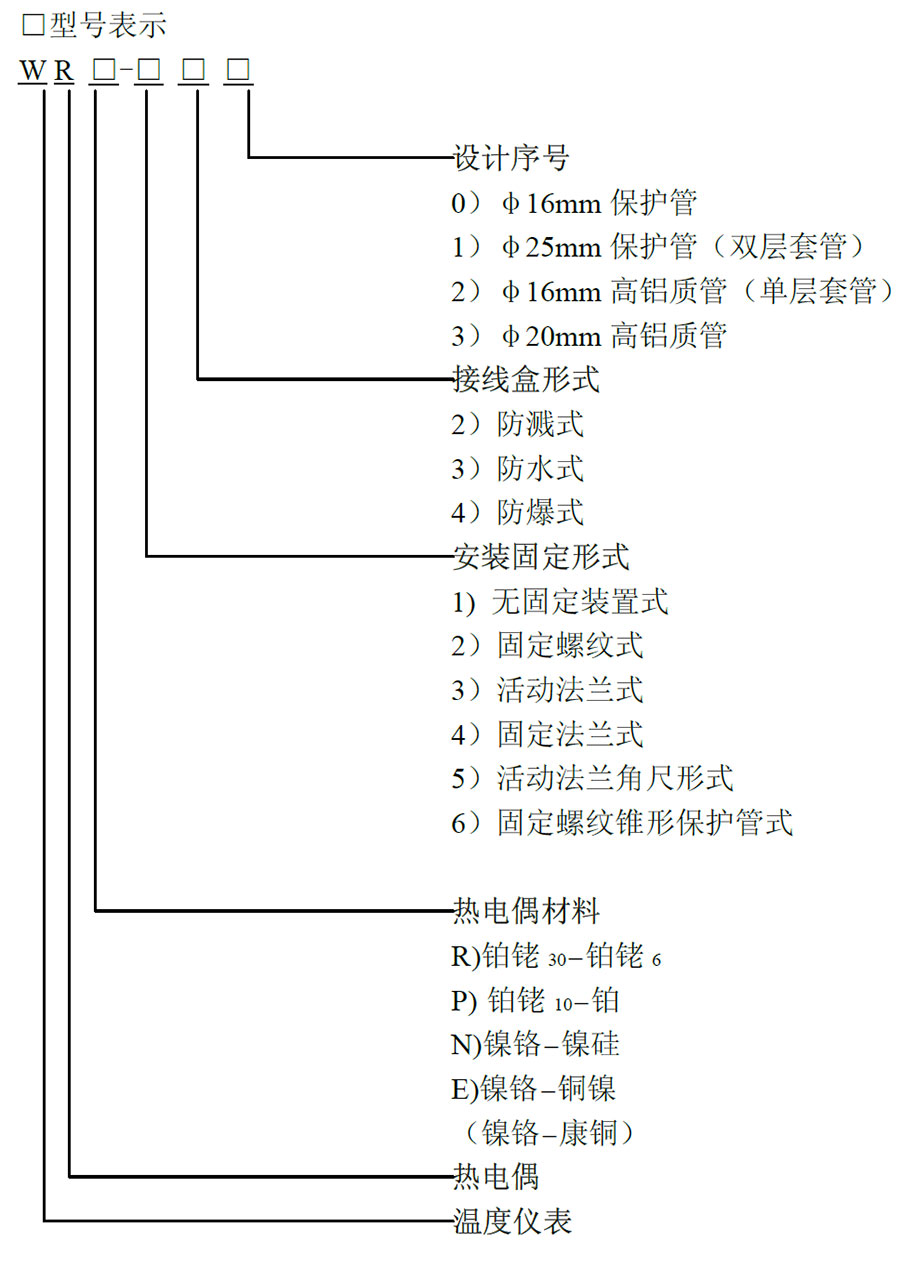

產品選型
/ product selection
