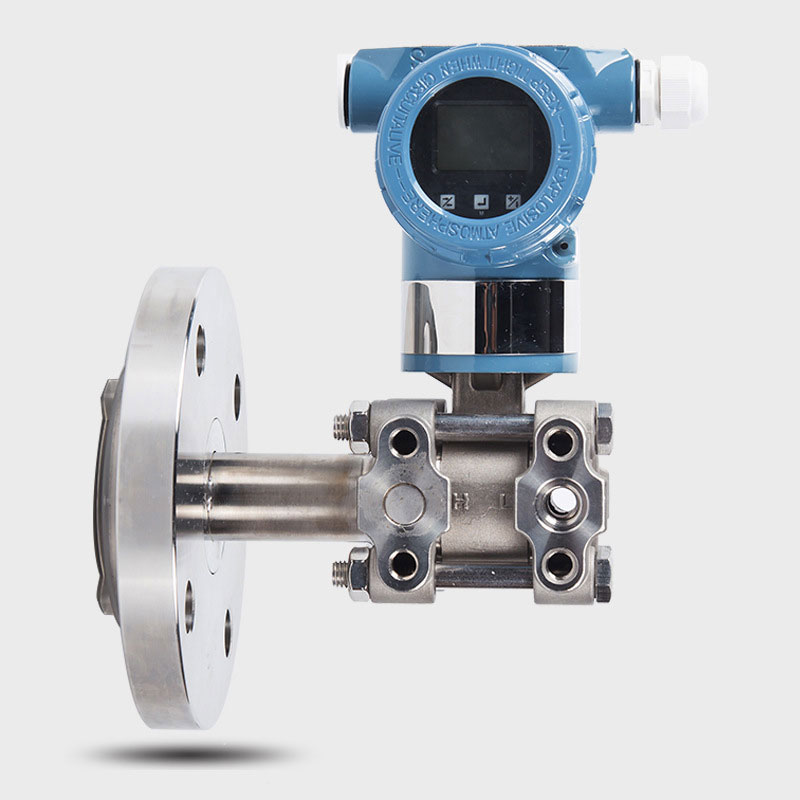

單法蘭液位變送器
產品概述
/ product introduction產品簡介
/ product introduction
? ? ? ??HS系列1151/3351LT型單法蘭液位變送器，用于測量液體、氣體或蒸汽的液位、密度、壓力以及流量，然后將其轉變成4-20mA+HART電流信號輸出。并提供HART/Profibus PA/RS485等通訊協議。液位變送器的測量范圍(未遷移時)為0-1kPa-3MPa。液位法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。
產品特點
/ product characteristic
●測量對象：開口或密封容器的液位
●準確度等級：0.1級、0.2級、0.5級
●測量范圍：6kPa～20MPa
●測量型式：平法蘭和插入式兩種
●安裝形式：直裝和側裝
技術參數
/ technical parameters|
應 ???用 |
測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。 |
|
測量對象 |
液體、氣體、蒸汽 |
|
精度 |
0.1級、0.2級、0.5級 |
|
環境溫度 |
-40℃～85℃ （無顯示） / -30℃～70℃ （有顯示） / 30℃～60℃ （防爆型式 IC） |
|
貯藏溫度 |
-40℃～100℃（無顯示） / -40℃～85℃ （有顯示） |
|
介質溫度 |
-20℃～+550℃ |
|
環境濕度 |
5%～100%RH |
|
溫度影響 |
每28℃（50℉）變換時的影響所調量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所調量程]所調量程＜0.1最大量程：±[0.025%最大量程+0.125%所調量程] |
|
阻尼調整 |
時間常數0～15秒 |
|
更新時間 |
0.2秒 |
|
啟動時間 |
≤5秒 |
|
顯示 |
可選的6位數字及5位字母LCD液晶顯示模塊 |
|
負載電阻 |
0～1500Ω（通常情況時） / 250～550Ω（使用HART通訊時） |
|
輸出 |
模擬：2線的4～20mA / 數字：HART，F(xiàn)F，PA等信號 |
|
電源 |
9～32VDC（FF、PA儀表） / 9～17.5VDC（FF、PA防爆型儀表） 11.9～42VDC（HART儀表） / 11.9～30VDC（HART防爆型儀表） |
|
絕緣 |
在端子與外殼之間：500Vrms（707VDC） |
|
長期穩定性 |
12個月為最大量程的±0.1% |
|
靜壓影響 |
最大量程的±0.25%/13.8MPa |
|
安裝位置影響 |
最大零點漂移為0.24kPa |
|
電源影響 |
小于所校量程的0.005%/V |
|
防爆性能 |
本質安全型 Ex ia IIC T4 |
|
防護等級 |
IP65 |
|
振動影響 |
任意軸向0～200Hz，誤差為最大量程的±0.05%/g |
|
電磁兼容 |
符合GB/T 18268-2000 |
產品選型
/ product selection|
代碼 |
變送器結構類型 ??① |
|
HS3351 |
漢森爾3351型（直裝式）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |
|
HS3351 |
漢森爾3351型（側裝式）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |
|
代碼 |
測量類型 ????????② |
|
LT |
LT型液位變送器（直裝式圖16 與 側裝式圖17自選） |
|
YDP/YGP |
遠傳裝置變送器 |
|
代碼 |
測量范圍 ????????③ |
|
4E |
(0—6～40)kPa |
|
5E |
(0—40～200)kPa |
|
6E |
(0—0.16～1)MPa |
|
7E |
(0—0.4～2.5)MPa |
|
8E |
(0—1.6～8)MPa |
|
9E |
(0—4～20)MPa |
|
代碼 |
準確度等級 ??????④ |
|
1 |
0.1級 |
|
2 |
0.2級 |
|
5 |
0.5級 |
|
代碼 |
防爆類型 ??????⑤ |
|
P |
普通型 |
|
d |
隔爆型 dⅡBT4 |
|
i |
本質安全型 iaIICT6 |
|
代碼 |
顯示表頭 ??????⑦ |
|
/ |
無現場顯示 |
|
M1 |
(0～100)%線性指針表 |
|
M3 |
3 1/2位LCD數字顯示器 |
|
M4 |
3 1/2位LED數字顯示器 |
|
M5 |
智能LCD顯示器 |
