電磁流量計的安裝要點
發布時間：2023-02-20 09:36:44來源：hseauto.cn來源：..
字體: 大 中 小
（一）電磁流量計安裝位置的選擇
1.首先，電磁流量計必須處于一個干燥通風的地方，不能是潮濕和容易積水的地方安裝；其次，要盡量避開淋雨和強光照射，周圍的環境濕度必須要小于85%，溫度也必須要小于60℃，這樣才能保證電磁流量計處于一個正常的工作狀態；最后，電磁流量計必須要避開周圍設有大電機和大變壓器這些具有強電磁場的設備，因為這些機器會影響到傳感器的工作磁場，同時發出的信號也會收到干擾；
2.對分體型電磁流量計，轉換器安裝盡量靠近傳感器，最好安裝在室內，如果安裝在室外，應采取防止日曬雨淋的必要措施，而且要方便于維修，適于活動的地方；3.電磁流量計安裝的區域不能有強烈的震動，兩側的管道要加固支撐，不能安裝在抽吸側，閥門也應當安裝在流量計的下游，最理想的位置就是在水泵的后端。
（二）電磁流量計的安裝要求
1.傳感器既可安裝在水平管道上，也可以安裝在豎直管道上。在水平管道上安裝，傳感器的電極連線應保持水平位置，如果介質中含有氣泡或者產生沉淀，不至于造成轉換器輸入端開路的現象。如果傳感器的電極是垂直安裝的話，位于下面的電極容易沾污，被沉淀物遮蓋，位于上面的電極被氣泡遮蓋，造成儀表產生偏差和故障。在豎直管道上安裝，液體流動方向應該自下而上，保證傳感器始終充滿介質；

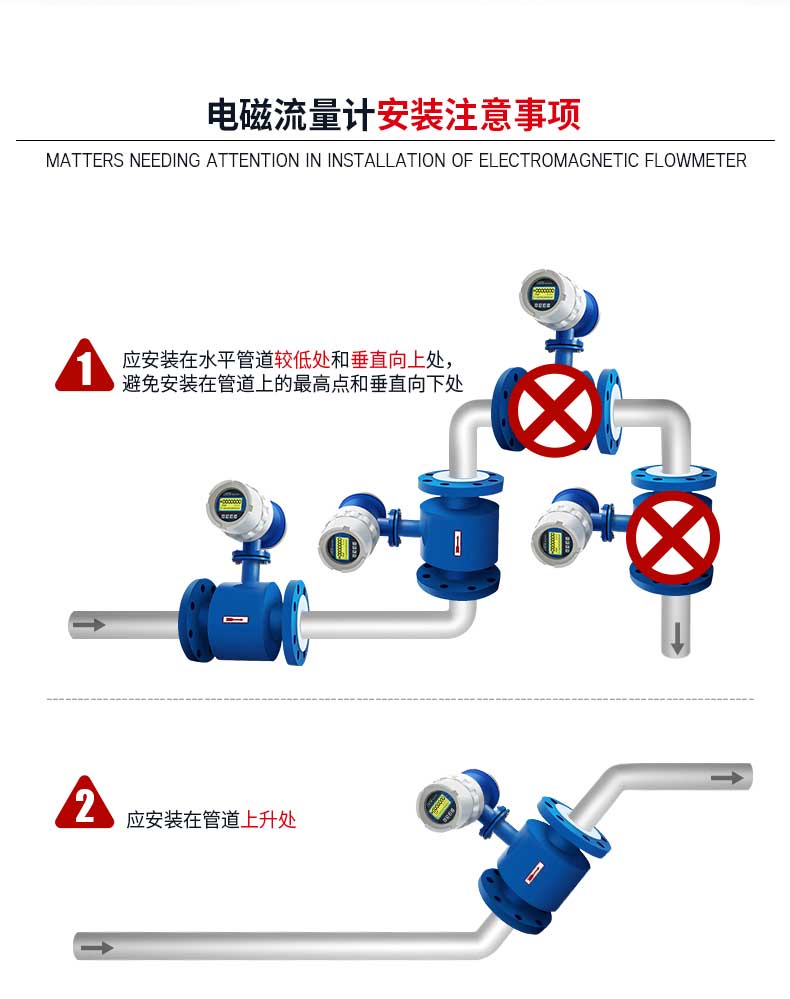

2.測量管必須要在所有的時間內讓管內充滿介質，當滿管時才能給出準確的測量，如果說安裝流量計的位置有偏差，不能滿管時，就要采取一定的措施使其滿管。但是不可以在管道的最高點和出水口安裝流量計，這樣會影響測量值。如圖2所示；
3.為了延長電磁流量計的使用壽命，針對液固兩相流體，最好采用垂直安裝。避免傳感器襯里磨損不均造成的故障；
4.安裝前后直管段為前面≥5D，后面≥2D-3D；5.縮徑時的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器口徑一致，但前后直管段至少須滿足：前直管段≥5D，后直管道≥2D-3D.
