摘要：電磁流量計穩定性好，準確度高；電磁流量計對供水量的準確計量，為企業管理及成本核算打下堅實的基礎。
關鍵詞：電磁流量計；供水計量；故障分析
在城市供水管理中，供水量的測量非常重要，只有供水量計量的準確，才能對單位成本、平均單耗、漏失率等指標進行考核，為企業管理及成本核算打下堅實的基礎。
目前常用的供水計量方式有電磁流量計和超聲波流量計兩種。超聲波流量計存在穩定性差，抗干擾性差等缺點，所以供水系統中，電磁流量計被廣泛使用。
一、電磁流量計的特點及組成
電磁流量計穩定性好，準確度高，反映速度快，壓力損失小，檢測信號可靠，防潮防水性能好，適應地下或潮濕安裝環境。
電磁流量計由電磁流量傳感器和電磁流量變送器兩部分組成，電磁流量傳感器安裝在供水管道上，被測流量信號經傳感器變成感應電動勢信號，電磁流量轉換器接受感應電動勢信號，將流量信號進行放大、處理并轉換成電流信號及其他通訊信號。
二、電磁流量傳藤器的工作原理
安裝兩個與液體相接觸的電極，當液體在管道內流動時，就可以看成導體在磁場內做切割磁力線運動，兩電極就生產感應電動勢。
根據法拉第電磁感應定律，感應電動勢與流量具有線性關系；E=BDV。
E-感應電動勢；B-磁場強度；D-管道直經；
V-液體流速；其瞬間體積流量O=πDW／4
即當磁場強度B一定時，流過直經D的管道內的流量與測得的電動勢E大小成正比。
三、電磁流量變送器的工作原理

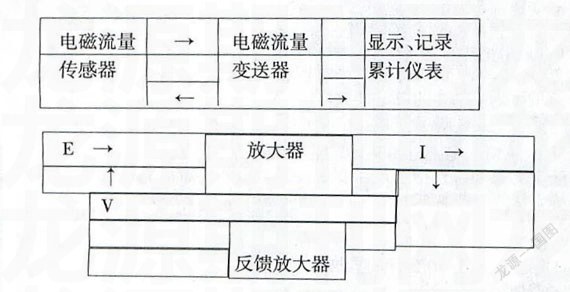

變送器是一個閉環系統，感應電動勢E與反饋電壓V比較后，得一差值信號作為前置放大器的輸入信號，經放大器后，得到輸出電流I。反饋信號經反饋放大器后，反饋到變送器的輸人端，形成閉環系統。
由于電磁流量計的變送部分采用了負反饋系統，不僅提高了轉換部分的穩定性，而且克服了電源波動的影響。
四、電磁流量計在運行中的故障分析
電磁流量計在使用中主要故障有傳感器故障、儀表故障、安裝不正確、外界電磁干擾、雷擊等。為此對故障產生原因的分析尤其重要，加強對電磁流量計的檢查，使其能發揮更大作用。
1.無流量信號輸出
首先檢查電源、線路連接、接線端子等是否有問題，檢查傳感器是否正常，檢查線圈是否斷開或短路。此類故障通常是由于儀表井進水所致，及時將水排掉、晾干，清潔傳感器探頭，儀表可恢復正常運行。否則，若浸泡時間長，傳感器的勵磁線圈將可能被燒壞，儀表就不能恢復使用。
2.雷電及外界電磁干擾
雷電擊在線路中感應瞬時高電壓和浪涌電流，進入儀表就會損壞儀表。從雷電故障中損壞零部件的分析，引起故障的感應高電壓和浪涌電流大部分是從控制室電源線路引入的，因此必須要認識到設置控制室儀表電源線防雷設施的重要性
雷電擊對電磁流量計的損壞較大，應加強防雷措施，檢查接地是否良好，減少雷電對儀表的損壞。
對于外界電磁干擾，可以將電磁傳感器與其管道之間作絕緣隔離，電纜置于保護管內，采用抗干擾措施，可獲得測量的良好效果。
3.零點不穩定
管道未充滿水或水中有氣泡，以及傳感器接地不完善等都會造成零點不穩定。如果有氣泡，可在上游加裝消氣器。
4.輸出值不正確
可檢查儀表常數、管道口徑及設定值是否正確等，調整轉換器零點，檢查管道內水是否充滿，檢查直管段長度是否不夠等。
5.電磁流量計常見故障
由于儀表本身元器件損壞引起的故障；由于選用不當、安裝不妥、環境干擾、流體特性影響等因素造成的故障，如顯示波動、精度下降甚至儀表損壞等。只要在日常工作中時刻注意這類故障，并很好地加以排除解決，電磁流量計一定能夠發揮它應有的作用。
五、結束語
電磁流量計故障通常由安裝不妥、環境干擾、流量傳感器內壁積聚附著層、雷電打擊以及環境條件變化等因素引起。我們掌握了電磁流量計原理及故障原因，在安裝使用時嚴格按標準進行，就可以保證電磁流量計的正常使用和計量準確。金湖漢森爾自動化設備有限公司生產的電磁流量計在我公司使用多年來，供水計量準確可靠，運行穩定。
